電氣設計|電纜這些部位需要計算預留，快看看你算漏了嗎？



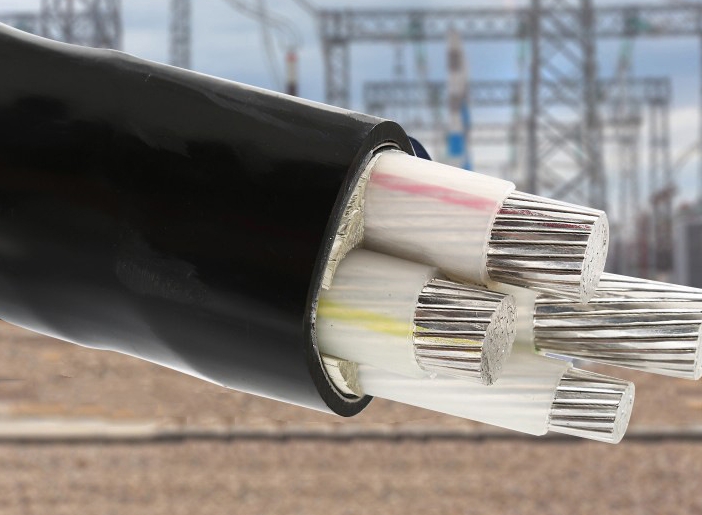

　　電纜長度計算規則



　　線纜在敷設的過程，不管是穿管敷設還是橋架內敷設，電纜都不是以一種完全繃直的狀態，它的敷設有一定的松弛度，波形彎度交叉等，那么我們?cè)谟?jì)算電纜長度的時候需要把這個長度也算進去，按照計算規則，敷設系數為2.5%。



　　那么電纜總長度應為：（線纜總長+預留長度）*1.025

　　預留長度怎么計算？



　　注：電纜附加及預留的長度是電纜敷設長度的組成部分，應計入電纜長度工程量之內。也就是說電纜敷設弛度、波形彎度、交叉的附加長度應按設計圖示水平和垂直敷設長度加各預留長度之和為計算基礎。



　　1電纜松弛度、波形弧度、交叉



　　電纜敷設松馳度，波形彎度等需要附加總長度的2.5%的系數。



　　2電纜進入建筑物



　　主要是在市政道路的外線（或是交安工程電纜）進入場地內時，就必須考慮他的預留的最小值2m。



　　3電纜進入溝內或吊架



　　電纜進入溝內或吊架時引上（下）預留最小值1.5m。



　　4變電所進線、出線



　　考慮預留最小值1.5m。



　　5電纜終端頭



　　電力電纜終端頭，預留最小值1.5m。為檢修預留。



　　6電纜中間頭



　　電纜中間接頭盒兩端各留2m。為檢修預留。



　　7電纜進控制、保護屏及模擬盤、配電箱等



　　電纜進控制、保護屏及模擬盤、配電箱等。按盤面（或箱面的）：高+寬，也就是我們常用的電腦半周長。



　　8高壓開關柜及低壓配電盤、箱



　　高壓開關柜及低壓配電盤、箱，考慮盤下進出線2m。



　　9電纜至電動機



　　電纜至電動機：從電動機接線盒開始+0.5m。



　　10廠用變壓器



　　廠用變壓器：從地坪算+3m預留。



　　11電纜繞過梁柱等



　　電纜繞過梁柱等增加長度，按被繞物的斷面情況計算增加長度。



　　12電梯電纜與電纜架固定點



　　電梯電纜與電纜架固定點，每處0.5m。
